可拍照《土壤及水产养殖监测、预警云平台》

测试项目（包括如下功能，但不仅限于如下功能）：PH值、电导率、含盐量、铵离子（氨氮）、钙离子 、钾离子、光学溶解氧 、水质铵离子 、氟离子、镉离子、氯离子、硝酸根离子、铜离子、钠离子、氰离子、铅离子、溴离子、硫离子、银离子、碘离子传感器和GPS卫星定位等多种水质因子。

一、系统组成框架示意图：

二、设备组成详细介绍：

    本系统主要由云平台无线数剧采集器、传感器、应用终端、视频采集系统、图片拍照系统、语音与视频交互系统、云平台组成。后台数据处理系统及信息监控管理云平台、数据采集器、传感器、视频监控系统、无线传输系统组成。监测子站集成；数据平台是一个互联网架构的网络化平台，具有对各子站的监控功能以及对数据的报警处理、记录、查询、统计、报表输出等多种功能。

（一）MC-SZ型云平台数剧采集器

1、主机采用3.5英寸触摸屏幕，可手指直接触摸操作。背光可自行选择关闭。外壳采用喷塑钢板冲压成型。

2、内置485通讯数据采集模块，自动识别用户插上的传感器，无需按位置安装。

3、可按照用户设置的采集时间间隔，实现自动采集数据。

4、主机采用多种安装形式，配备多功能挂板，用户根据实际需要和自身环境条件，可采用移动式支架、壁挂、龙骨悬挂、吊装等多种方式。

4、主机电源供电方式可以采用AC/220V供电，户外太阳能供电、也可采用内置锂电池组供电，用户可携带设备进行移动测试。

5、主机采取多种远程数据传输方式供用户选择，包括以太网、wifi无线信号、G无线传输模块。可将数据传输到云平台。

6、可配备网络型户外监控摄像头或者室内型语音摄像头（带夜视功能），出厂前设定为固定IP地址，无需用户下载插件，远程端可以通过wife或者以太网相互视频和语音交流。

7、预留485数据输出端口，可连接户外或者室内LED显示屏。

（二）云平台软件系统介绍：

1、采用可视化编程语言设计界面友好的环境监测与管理系统，实现对被监测环境的远程监测。可自由设置上下限数值。通过短信等方式报警。软件平台可远程实时监控各传感器数据。数据管理功能，支持数据库管理、数据查询、导出、打印、统计分析、图表分析等各项数据处

2、在线监测各环境因素参数的表现形式：

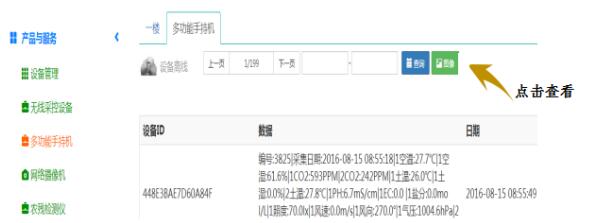

A、清单明细式，可以直观地查看各个环境因素参数在某个时间点的监测数据。

如下：

清单明细式显示方式，可以直观地查看各个环境因素参数在某个时间点的监测数据。

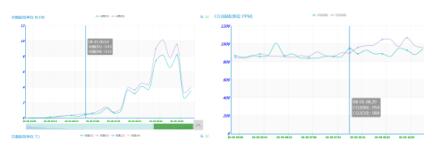

B、曲线走势图显示方式，如下：

某种颜色的曲线代表某个测试参数的走势

C、立柱式走势显示，如下：

某种颜色的立柱的变化，代表某个参数的数据变化

3、支持手机随时查看方式：

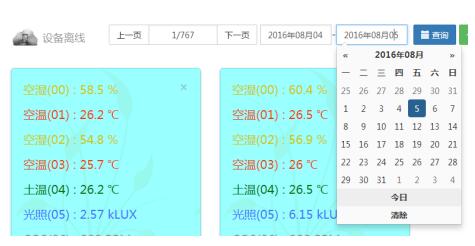

4、计算机上查看各个参数的实时数据和历史数据：

5、视频监控：

    平台支持户外生产基地、加工车间、生产环境等区域多只户外防水摄像头画面视频监控和多只室内型语音摄像头视频与语音对讲。无需用户下载插件，在远程端可以通过wife或者以太网相互视频和语音交流，配备视频、语音现场互动系统，持视频监控和语音对讲功能。

下面为防水摄像头拍摄户外或者室内环境实时视频多画面监控

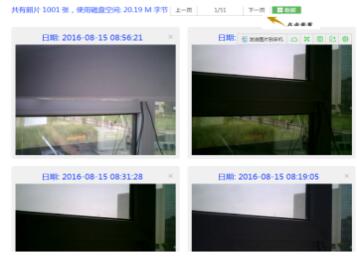

6、可接收主机发送来的监控照片，按照时间查询照片资料：

点击进入可查看根据设置所拍环境照片

7、 平台内置《土壤及水质检测分析系统》，功能包括：

A、可检测水体中的各离子含量实时在线监测并绘制曲线图。

B、对监测数据超标或不符合国标的数据，提供报警记录。

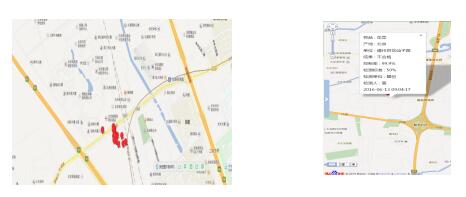

8、GIS地图生成：利用检测设备内置的GPS模块，实现卫星定位数据捆绑测试数据信息，实施GIS地图定点监控每个检测点的位置信息，监测者可在其卫星定位图标上点击位置坐标查看该检测点测试数据相关索引信息。
