鼠情监测站
鼠情监测站

鼠情监测系统

产品型号:
MC-SQJC
销售电话:
13910526419
微信扫码 关注我们

微信扫码

专业工程师为您服务


  • 产品介绍

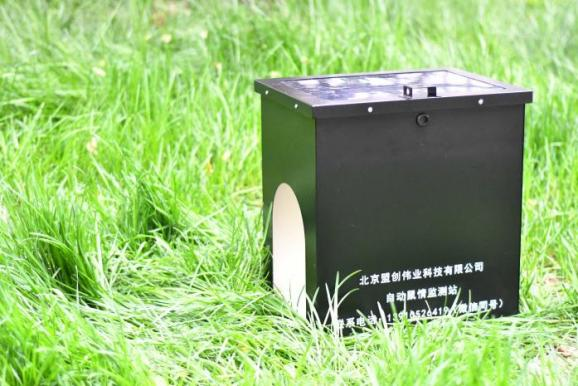

MC-SQJC系列物联网智能鼠情监测系统

  简述:

  物联网MC-SQJC智能鼠情监测系统是针对农业、林业、草原、进出口检验检疫、粮油仓储、食品、烟草等行业领域的鼠类活动和鼠害监测开发的一套4G无线全自动鼠情监测系统。

  该系统高度集成一体化设计,结构节凑,低功耗设计,自供电,设备整体小巧玲珑,携带和移动方便。通过红外感应传感系统监测活体老鼠活动和轨迹,自动启动板载一体式数字相机(和手机相机结构相同)对老鼠进行图片和视频数据及其活动时间的采集,然后将数据通过4G无线数据传输系统采用MQTT协议传输到《鼠情、鼠害监测平台》大数据中心,用户可随时通过手机和计算机远程对图像和视频进行实时查看、调出及储存等操作,从而达到远程监测鼠类品种、密度、活动规律和轨迹等情况,进而分析、评估、预测鼠类活动可能造成的危害,制定预防鼠害和灭鼠方案。

  系统组成:

  一、诱鼠系统:使用物理或者化学方法,吸引老鼠,或者将设备放置到老鼠经常活动的区域或者路线上,依靠设备设计的独特外形结构吸引老鼠进入设备从而启动图片和视频拍摄。

  二、红外监测系统:利用主动红外发生器发射红外线,感应老鼠进入设备内从而引发设备进入拍摄工作状态。

  三、照片和视频采集系统(非标配):配备最多两个板载数字相机,其中一个主相机用来拍摄老鼠活动照片和视频,一个副相机用来不定时拍摄老鼠活动的环境照片。

  四、4G无线数据传输系统:采用MQTT协议,将数据传输到《鼠情、鼠害监测平台》大数据中心。

  五、太阳能供电系统:采用单晶硅太阳板和可耐低温的锂电池组,内置自动充放电系统电路,可保证设备在恶劣户外环境下也可正常供电。

  六、环境数据采集系统(非标配):配合接入环境监测传感器监测气侯和其他环境参数,如空气温湿度、露点温度、光照强度、土壤温湿度、风速、风向、雨量等。

  七、卫星定位系统:利用北斗卫星定位模块定期像服务器发送经纬度、海拔等地理位置信息。

  八、七寸彩色触摸屏幕显示系统(非标配):智能操作系统,支持密码输入。可设置IP地址和端口号、显示运行状态。也可在屏幕上直接控制设备各系统工作。

  九、OLED屏幕显示系统(非标配):1.3寸显示区域,显示设备当前状态数据和状态和时间。

  十、低功耗电源管理系统:数据传输采用设备状态数据、传感器数据、图片数据打包集中传输,设备平时低功耗休眠状态,尽量降低电量使用。

  十一、《鼠情、鼠害监测、识别平台》大数据中心系统:

1、支持用户多人、同时使用计算机、手机APP、微信公众号多种方式查阅、下载导出数据。

2、可选择配备《智能鼠类专家识别系统》(非标配),使用人工AI算法,通过标本收集、照片裁切、模型建立、智能训练,从而达到平台自动识别设备从现场发送来的鼠类照片和视频,识别出老鼠的具体品种。同时计算不同品种老鼠的活动频率,从而评估老鼠活动的轨迹和时间,做出科学合理的应对手段和防治措施。

  十二、鼠害破坏植被评估系统(非标配):

1、老鼠对草原植被的危害:首先是造成草原上土丘、洞道密布,若不及时治理,

其危害程度随着鼠密度的增加和草原植被的退化而加剧,成为次生裸地(黑土滩或鼠荒地),寸草不生,降雨时造成水土流失,刮风时引发沙尘天气。第二是破坏植被。老鼠啃食草根和牧草,破坏草原植被,导致草地退化和土壤流失。它们还会挖掘洞穴,形成大量的土丘,这不仅破坏了草原的完整性,还影响了植被的生长。第三是影响草原生态平衡。老鼠的数量增加会竞争食物和栖息地,与家畜和其他动物争夺资源,降低草原的载畜率。此外,老鼠的挖掘活动还会加速土壤风蚀,进一步恶化草原环境。

2、对林业植被的的危害:鼠类啃食油松、落叶松、樟子松和云杉等各种

树木主干树皮,枝干嫩皮,影响树木生长,中度或重度危害啃食树皮造成封闭或半封闭树皮环剥,导致幼树死亡,人工林面积越大,鼠害发生越严重。

3、评估方法和手段:采用多光谱技术,使用若干个不同波长光谱吸收特性曲线。

4、线拟合计算草原或者林场地表植被破坏程度;主要技术参数,波长420nm、620nm、830nm;视角20度;工作温度:-40℃~50℃ ;工作湿度:0%~100%RH。

  主要技术参数:

  一、主相机

1、颜色分类:双通镜头;

2、灵敏度:60dB/mW;

3、像素:500万;

4、输出格式:YUV;

5、感光元器件:CMOS;

6、光圈:3.0;

7、视场角:120度;

8、畸变:<1%;

9、镜头类型:1/4inch

10、分辨率:640X480、800X600、1024X768、1920X1080、2592X1944

  二、副相机

1、颜色分类:100度无畸变镜头;

2、外形尺寸:26x14x14mm;

3、灵敏度:60dB/mW;

4、像素:500万;

5、输出格式:YUV;

6、CCD尺寸1/4英寸;

7、焦距1.15mm;

8、视角:(对角线)200

9、镜片:2G+4P

  三、4G+卫星定位(CAT1和GNSS二合一)

1、封装: LGA 109PIN/;

2、模块尺寸:17.7mm x15.8mm x 2.3mm;

3、重量:3.2g;

4、工作温度: -35°C~+70°C;

5、极限工作温度:-40°C~+85°C

6、频段信息;

-LTE-TDD: B34/B38/B39/B40/B41

- LTE-FDD: B1/B3/B5/B8

数据传输速率

-LTE-FDD: 最大10Mbps (下行) /最大5Mbps (上行)- LTE-TDD:

- 上下行配比2: 最大8Mbps (下行) /最大 2Mbps (上行)

-上下行配比1: 最大6Mbps (下行) /最大 4Mbps (上行)GNSS特性

支持GPS L1,BDS B1频段,以及北斗二号/三号卫星

支持AGPS

7、64通道;

8、灵敏度: -147dBm (冷启动) ,-160dBm (跟踪)水平精度 <2.0米 (CEP50);

9、功耗:1uA @关机,0.6mA @休眠,典型值。

  四、系统参数功能

1、供电方式:太阳能锂电池/外接DC 9-12v适配器;

2、通讯接口:USB;

3、数据存储:内部芯片和TF卡(支持64G及以下存储);

4、数据补发:数据补发功能;

5、串口功能:RS485,可外接LED、RTU、PLC等设备;

6、视频设置:设置1s-20s视频;

7、工作环境:-48℃~75℃;

8、待机时间:30*24H或者更长时间,根据用户需要可定制;

9、防水等级:IP67;

10、工作模式:定时唤醒、红外触发唤醒组合;

11、工作电压:6.0v~12v(推荐8.4V);

12、设备尺寸:360*260*370;

MC-SQJC系列物联网智能监测系统产品系列

产品名称

型号

功能简介

备注

基础型鼠情监测系统

MC-SQJC-I

内置一部双通相机,可瞬间触发,自动拍摄老鼠活动的照片和视频。内置4G无线通讯和卫星定位模块。

内置空气温湿度传感器。配备一部500万像相机。

鼠害环境监测型鼠情监测系统

MC-SQJC-II

内置两部相机,其中一部为双通相机,可瞬间触发,自动拍摄老鼠活动的照片和视频,另外一部为单通相机,用来定时对鼠类活动的周边小环境进行拍摄照片,从而

判断鼠类活动的痕迹和对于周边环境的影响。内置4G无线通讯和卫星定位模块。

内置空气温湿度传感器。配备两部500万像相机。

鼠害评估型鼠情监测系统

MC-SQJC-III

内置一部双通相机,可瞬间触发,自动拍摄老鼠活动的照片和视频。连接一部多光谱采集、分析传感器,对设备周边地表、地下鼠类活动而造成的环境地表破坏程度指数进行数据采集和评估,评估范围-1~1。配备超声波一体式风速、风向、空气温湿度、大气压力、土壤温湿度、降雨量传感器。内置4G无线通讯和卫星定位模块。

配备2.5米高度不锈钢立杆及其安装横臂、地笼。

鼠类识别系统

V1.0

部署在服务器端,可自动识别设备发送来的鼠类照片和视频,从而辨别出老鼠的种类。同时进行数量统计,计算不同品种老鼠的活动频率,从而评估老鼠活动的轨迹和时间,做出科学合理的应对手段和防治措施。可根据用户需要,提供当地的鼠类新品种标本给我公司,将其免费添加到鼠类识别库中。

使用权。
