激光雪深探测仪采用相位法激光测距原理,是一种数字化雪深测量仪器。基于通用激光测距技术,通过温度补偿解决激光器的温度稳定性。在大雪甚至暴雪时,依然可以保持良好连续性的观测数据。设备可搭配我司气象站类产品或者选择网络上传选型,实时上传降雪量数据,观测人员可对雪深进行实时监测,为“自动雪深观测”项目提供对比观测数据。
产品广泛应用于气象站、监测、道路交通安全监测,航空监测,农业生产监测等领域。
超过保修期或者在保修期内发生如下故障,将不提供免费保修服务,故障包括但不限于:
1、未按本手册进行的安装、操作或使用
2、产品使用不当
3、未按本公司指导方法对产品进行维修保养
4、用非本公司提供的零件维修产品
5、未经授权对产品进行的改造或拆装
供电电压 |
DC 10-24V |
最大功耗 |
0.8W |
工作温度 |
-40~+60℃,0%RH~95%RH(非结露) |
分辨率 |
1.0mm |
精度 |
1.0mm |
量程 |
0~30m |
输出信号 |
RS485(Modbus协议) |
激光类型 |
620~690nm |
激光等级 |
Ⅱ级,<1mW |
单次测量时间 |
可设置,默认10秒 |
IP防护等级 |
IP65 |
1、 气象站;
2、监测;
3、道路交通安全监测;
4、 农业生产监测;
5、 航空监测。
传感器接线定义
序号 |
导线颜色 |
接线定义 |
1 |
红色 |
电源输入端 |
2 |
绿色 |
RS485输入端_A |
3 |
白色 |
RS485输入端_B |
4 |
黑色 |
GND |
打开包装后,应仔细检查仪器是否在运输过程中出现了损坏。如有损坏,应做好记录,并向承运人或本公司的代理人及本公司客户服务部报告损失情况。

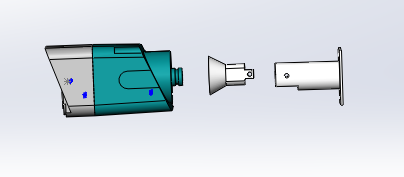

使用配套的螺丝和螺母,将探测仪主体与两个固定底座连接在一起。

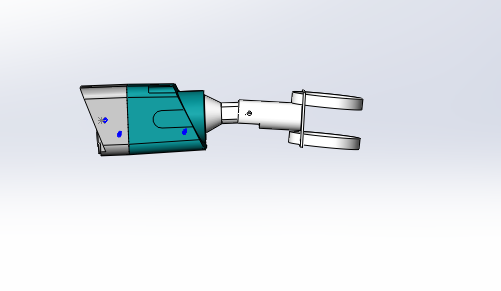

将不锈钢抱箍穿入固定底座的安装孔内。

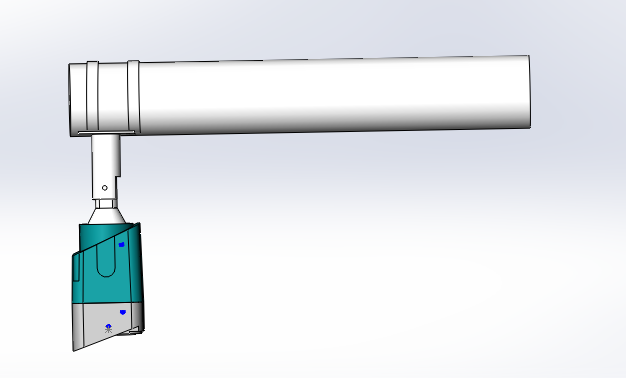

将不锈钢抱箍安装在横杆之上,安装牢固。

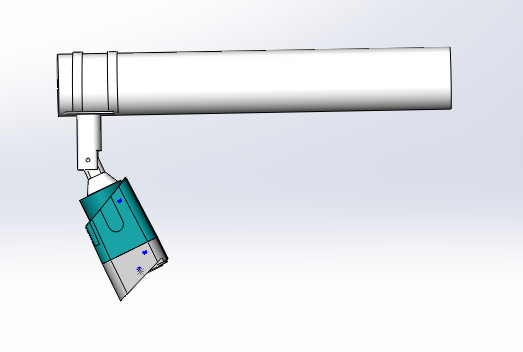

调整探测仪的主体设备角度,以达到最佳的测量角度。
6.1 设备无法连接到电脑
1、电脑有多个 COM 口,选择的口不正确。
2、设备地址错误,或者存在地址重复的设备(出厂默认全部为1)。
3、波特率,校验方式,数据位,停止位错误。
4、主机轮询间隔和等待应答时间太短,需要都设置在 200ms 以上。
5、485 总线有断开,或者 A、B 线接反。
6、设备数量过多或布线太长,应就近供电,加 485 增强器,同时增加120Ω终端电阻。
7、USB 转 485 驱动未安装或者损坏。
8、设备损坏。
6.2 维护和保养
1、避免设备测量部位被刮划,保持外部完整性,增加设备使用寿命。
2、粗暴地使用设备会毁坏内部电路板及精密的结构。
3、不要用颜料涂抹或遮挡仪器,从而影响正常操作。
4、使用设备时请将设备固定牢固,避免设备的损坏。
5、定时查看其他配件是否正常,确保仪器正常工作。
6.3 注意事项
1、不良测量条件下(环境光强度过大、环境温度过高或者过低、目标反光过弱或过强,或者目标表面粗糙不平)都可能引起测程缩短或者对测量结果产生较大误差。
2、由于产品在设计时采用了过滤异常数据的算法,异常数据若持续存在才会被更新,因此读取数据时若突然出现一个过大的数据,数据不会立即更新。
