含水率监测相机

本公司郑重承诺:凡是采购我公司产品的用户，我公司提供免费一对一的技术支持(接线方法、数据解析、维护保养等知识)，直至用户掌握使用。

产品应用：

        MC-DGP-I含水率监测相机，搭载3个2.12M像素多光谱通道及1个2.12M像素RGB通道，在复杂环境中稳定捕捉水分光谱特征，精准反演植被等目标的含水率（分辨率达0.1%），广泛应用于农业灌溉优化、森林火灾预警、河道生态监测及工业质检等领域。

特点：

        1.可实时输出WAS/WAS2/GCC/RCC/GVI/NDVI/GNDVI/NDRE等,支持全局和均一化输出

        2.550nm/660nm/850nm/720nm/800nm等各光谱段独立镜头，数据信噪比更高，

        3.各光谱镜头通道采用光照计自适应曝光算法；

        4.支持原始raw图像输出；含水率监测相机支持4G网络连接；支持低功耗功能；支持sdk二次开发；

参数规格：

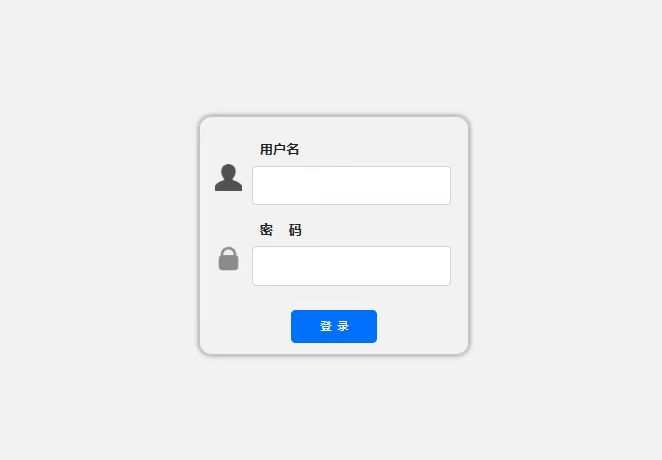

平台：登录相机web，使用Edge浏览器，登录相机IP，进入登录界面，输入用户名及密码。

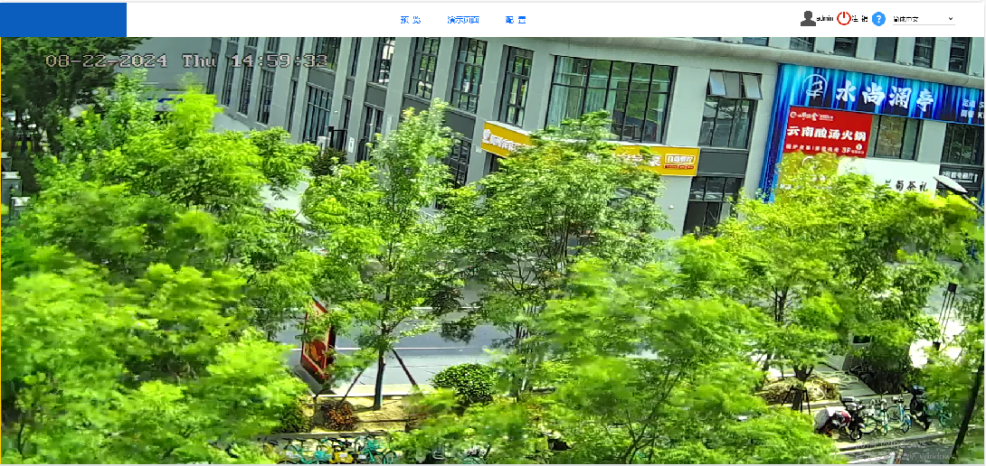

预览界面

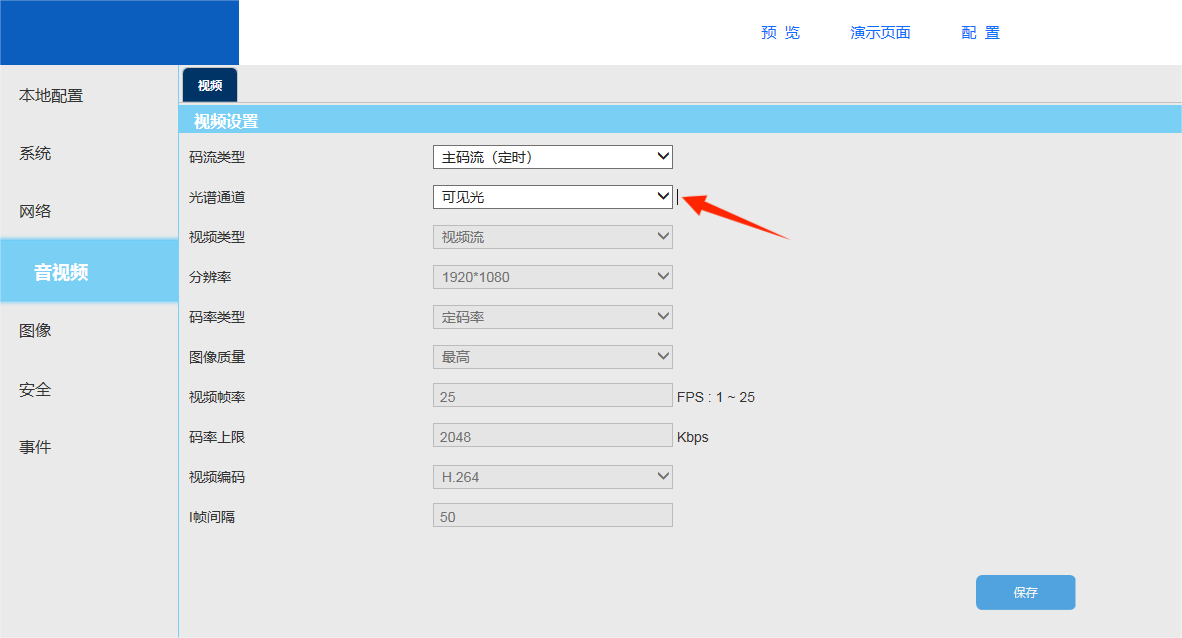

配置界面音视频选项可切换通道

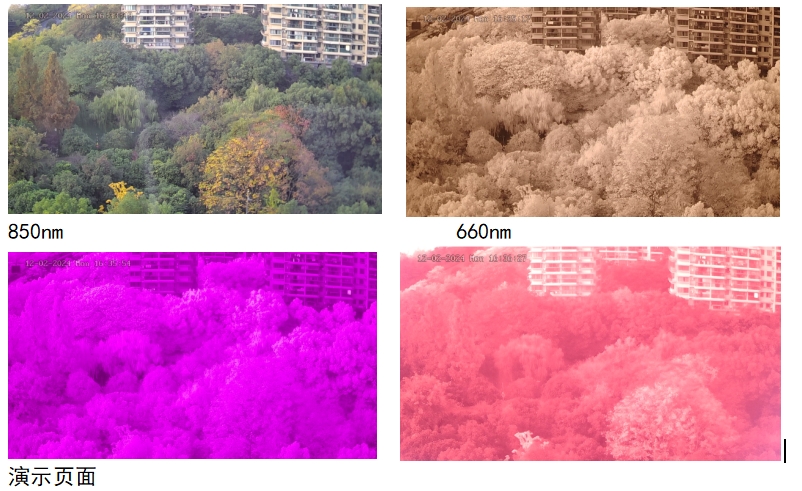

各通道效果

点击“演示页面”即可进入。演示页面

分为五个部分。

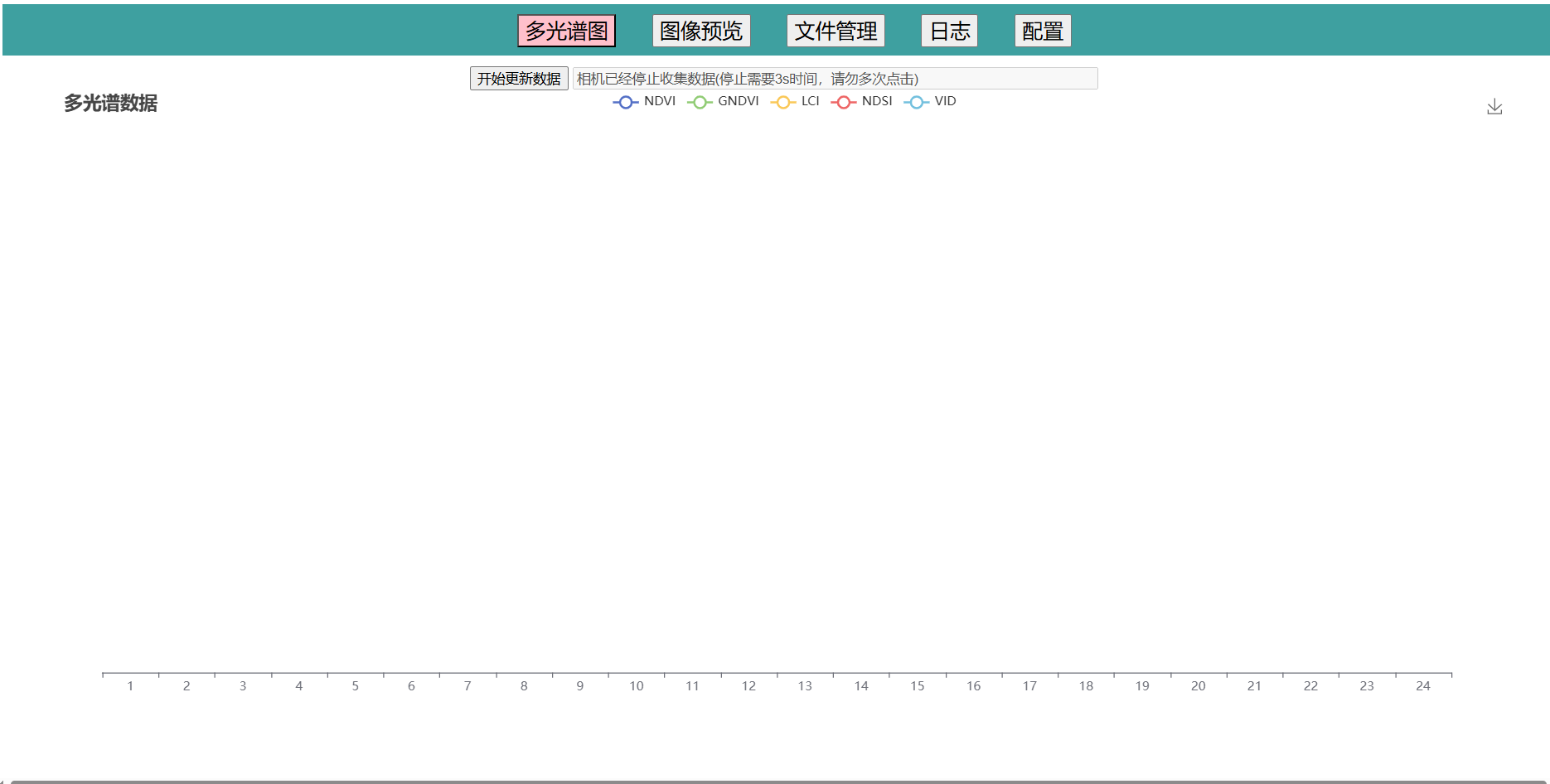

多光谱图：可实时抓取多光谱数据，并以曲线表示

图像预览：四个通道预览框同时显示，可进行“抓JPG图”、“抓RAW图”、彩色与黑白切换等

文件管理：查看SD卡中文件，可将SD卡中的数据文件发送到FPT服务器中

日志：相机工作日志

配置：相机定时抓图配置

①多光谱图使用：点击“开始更新数据”即可开始抓取实时多光谱数据。

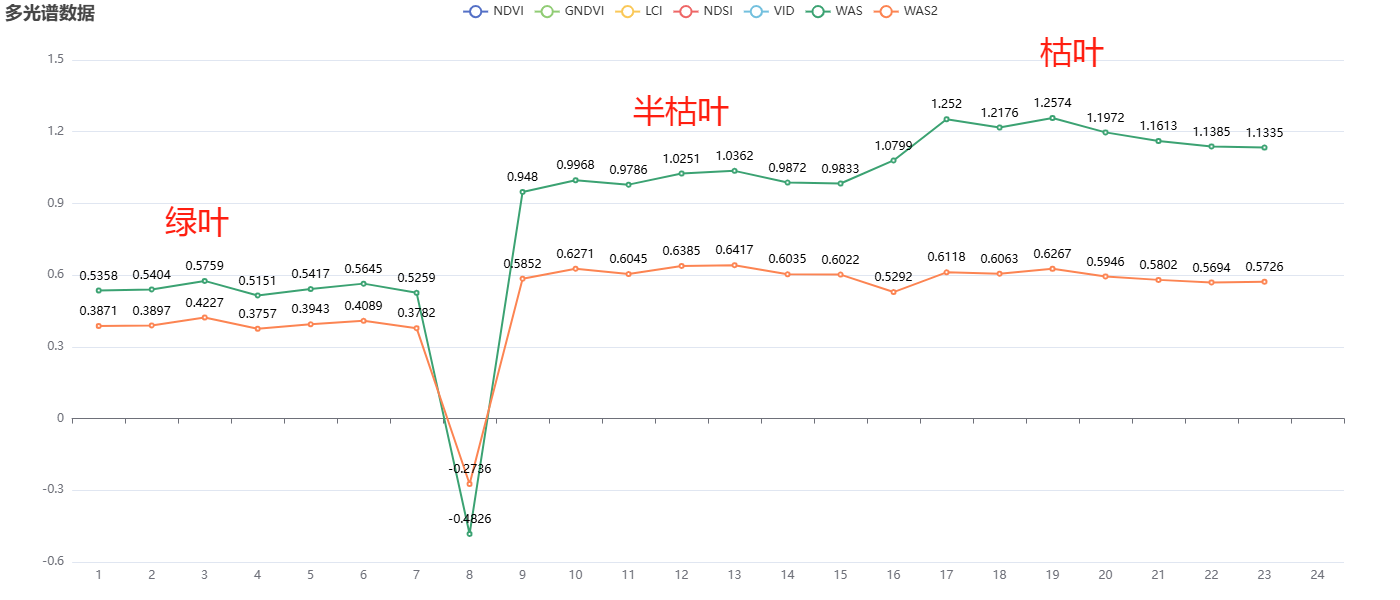

选取同种植物三种生长周期的叶片进行数据读取，曲线如下

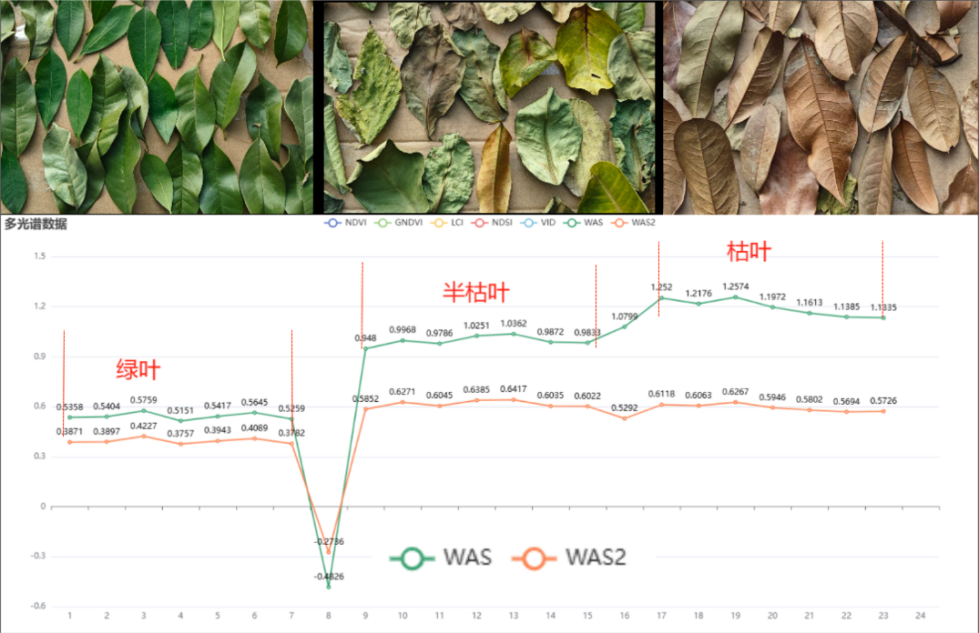

最终效果如下

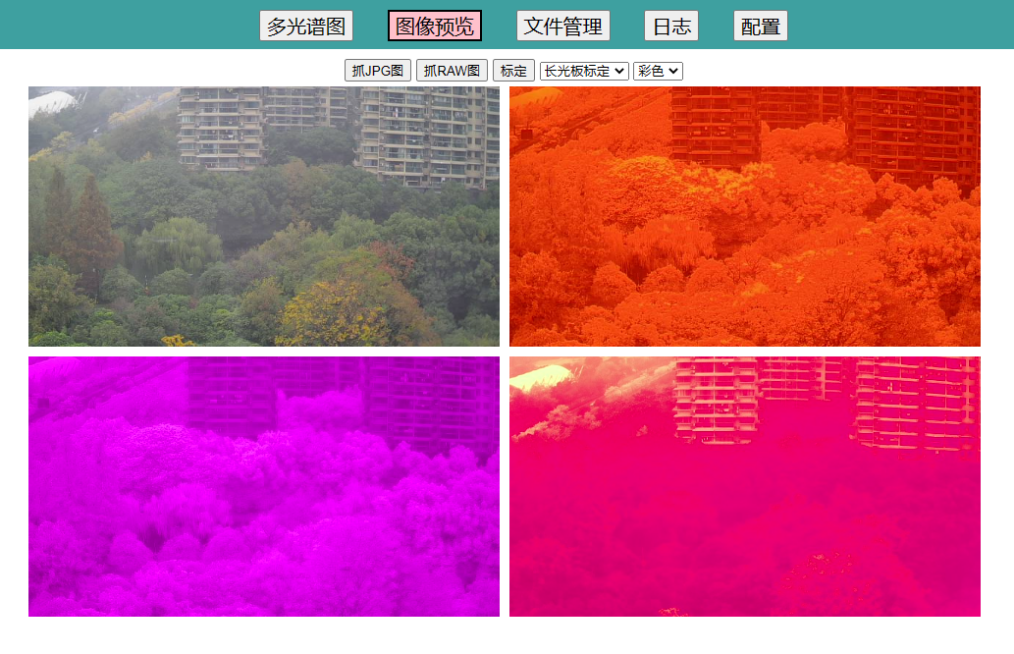

②图像预览：图像预览界面可同时看到四个通道的实时图像。

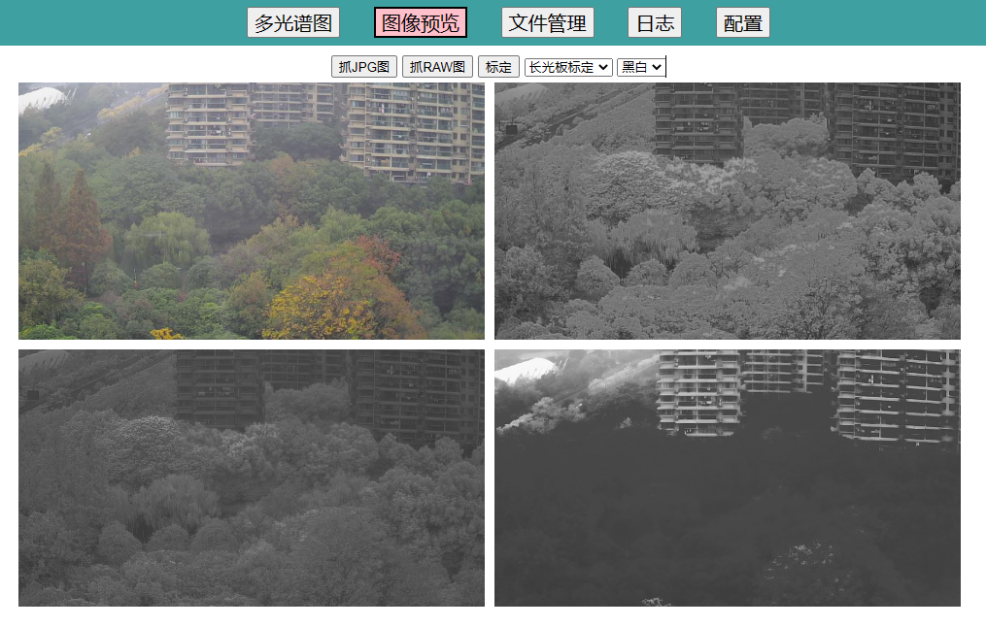

点击彩色与灰度切换，可切换成灰度图像

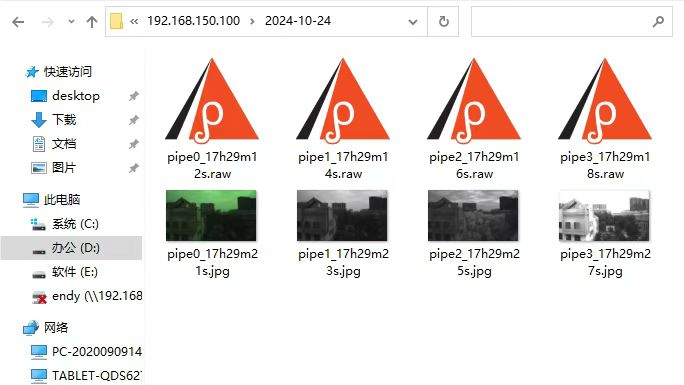

在图像预览界面中，点击“抓JPG图”“抓RAW图”按钮，等待片刻，会自动保存在SD卡以及FTP服务器储存路径下。

文件名规则：

JPG图：通道类型_ 时分秒.jpg；  RAW图：通道类型_ 时分秒.raw

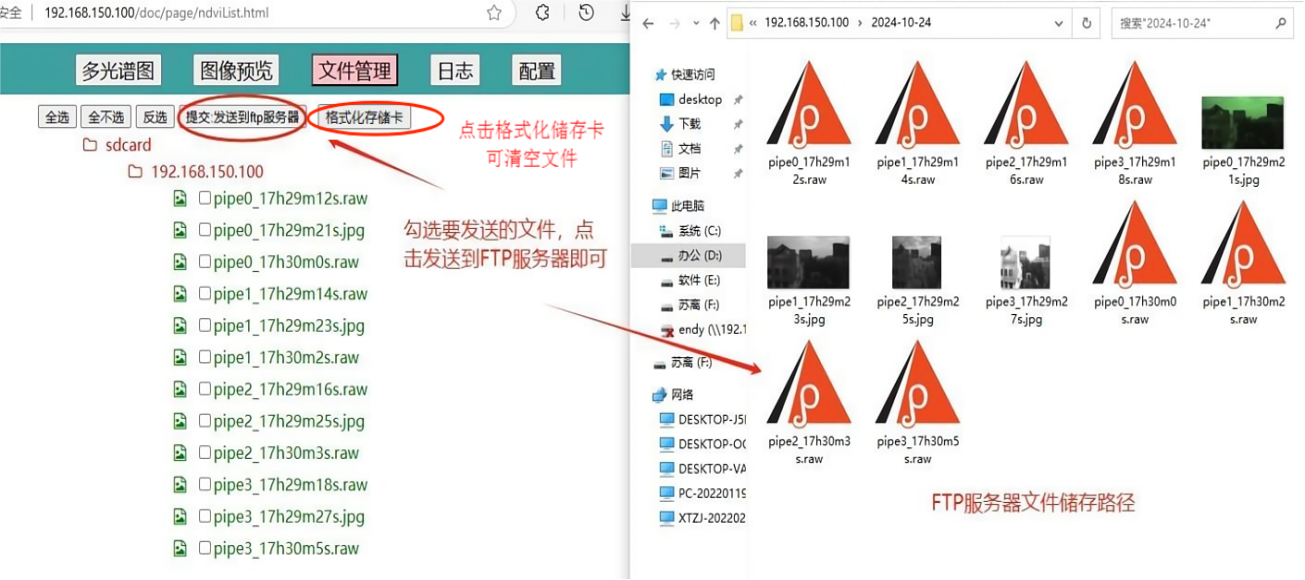

③文件管理:可以看到SD卡中的文件，可以选择需要从SD卡中取出的文件，点击发送到FTP服务器。可连接公网FTP服务器。也可点击“格式化储存卡”，清空文件

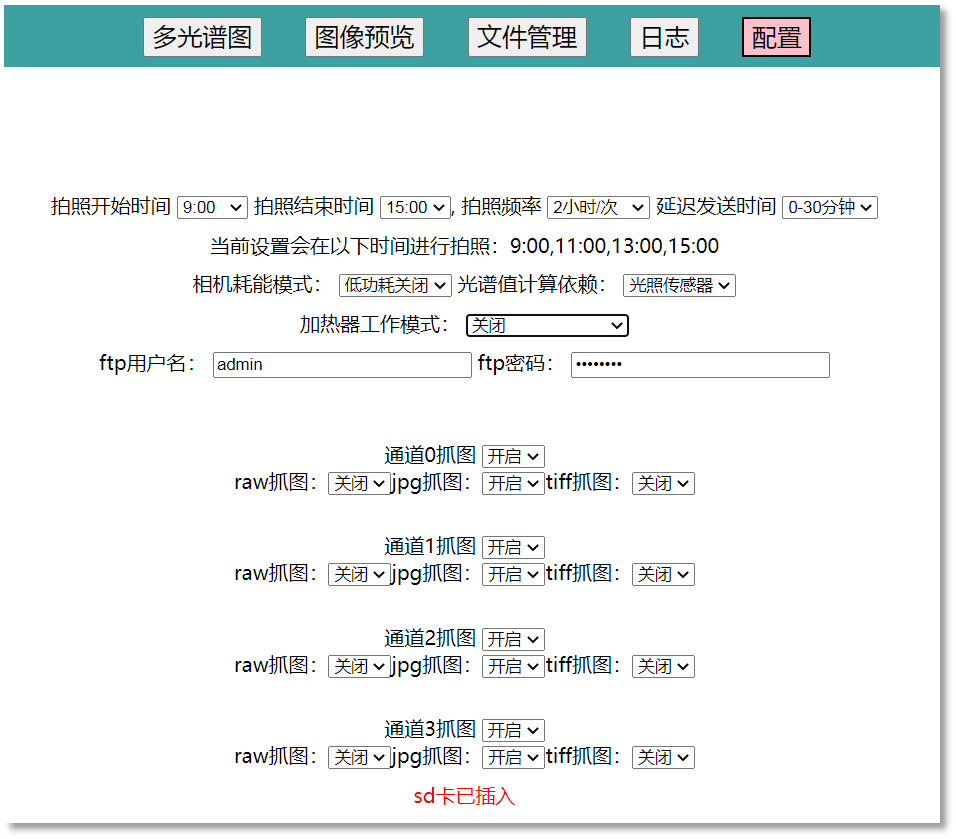

⑤配置：相机设置自动抓图的时间段、抓图频率以及延迟发送时间，以下为各设置的详情。

定时抓图：

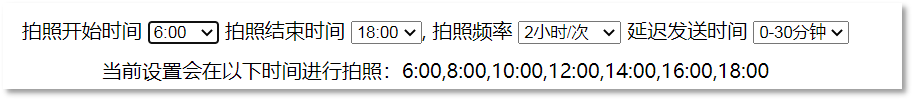

开始拍照时间：可选6:00-18:00；结束拍照时间：可选6:00-18:00。拍照频次可选1小时/次-23小时/次；设置完开始拍照时间、结束拍照时间与拍照频次，会显示抓图时间点，设备将会在此时间段内的整点抓图。

延迟发送时间：可选0-1/5/10/20/30/50分钟。以0-10分钟为例，相机在指定整点抓图之后，会在接下来10分钟内随机时间段发送到FTP服务器中。

低功耗功能设置：

相机耗能模式：低功耗关闭、低功耗打开。默认为低功耗关闭。

若设置了低功耗打开之后。设备完成抓图传输等工作之后，会进入断电状态，到下一次工作时间点前5分钟自动上电。若当前时间不在设备工作时间内，打开低功耗后会在20s左右之后立即进入断电状态。

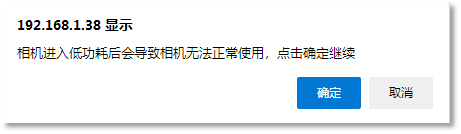

在切换低功耗模式时，会弹出提示框，点击确认即可切换，并在一段时间后（30s左右）后生效。注意：若在设备工作时间内切换成低功耗打开，设备不会立刻进入低功耗，会在工作结束后5分钟左右进入低功耗模式。

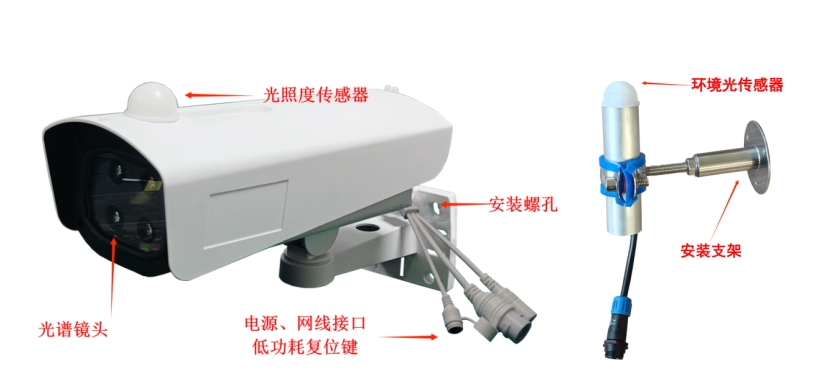

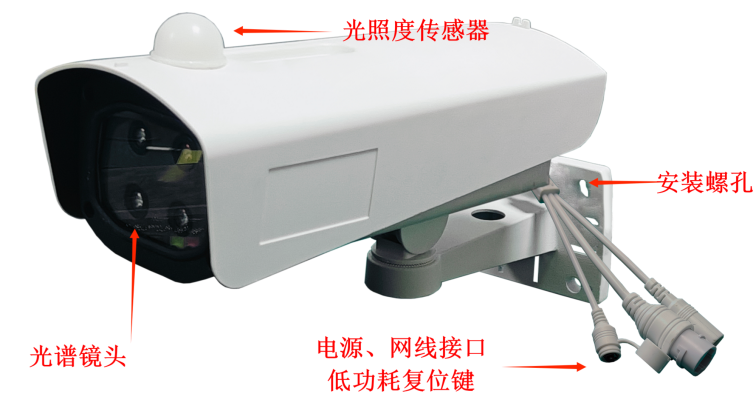

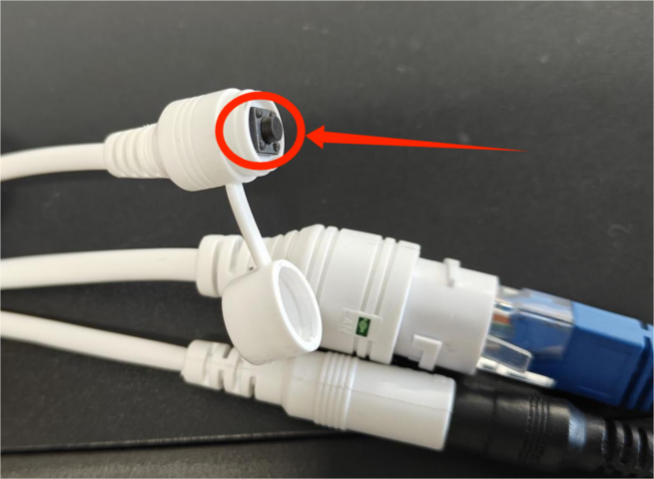

注意：进入低功耗模式之后，相机处于断电状态，无法登录，无法操作使用。要结束低功耗模式，需长按相机尾线处的复位按钮。如图 4-10 所示，长按5-8s，听到“嘀”声表示复位成功，可以登录相机，并在5小时内，无论是否设置进入低功耗，相机都不会进入低功耗模式。若要结束该状态，需断电重启相机。

若在网页设置了低功耗模式，相机进入低功耗模式之后，相机断电，长按复位按钮进行复位。此时，若没有进入相机网页修改成低功耗关闭，而是断电重启，则相机依旧会处于低功耗模式，在上电后30s左右，再次进入低功耗模式。

例如，开始拍照时间9:00，结束拍照时间11:00，延迟发送时间设置为0-10分钟，拍照频次设置为2小时/次。相机在9:00抓图，在10分钟内完成传输，在9:15进入低功耗，处于断电状态，在抓图前5分钟相机自动上电，即10:55自动上电。实际情况根据实际配置而定。

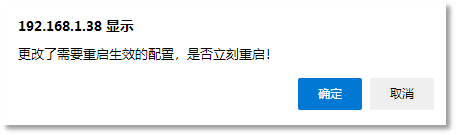

在设置拍照开始时间、拍照结束时间、拍照频次、延迟发送时间时，需要重启相机才会生效

光谱值计算依赖：

光谱值计算依赖分为光照传感器和曝光传感器，默认设置为光照传感器。

加热器工作模式：

加热器工作模式默认关闭状态；

关闭：立刻停止加热，强制生效

启动加热：配合低功耗模式使用，开启后不会立刻开启加热，在设备处于低功耗模式自动上电之前6分钟左右，进行加热。

例如，低功耗打开情况下，延迟发送时间设置0-10分钟，拍照时间9:00，设备在9:15左右进入低功耗，处于断电状态，下一次拍照时间11:00，设备开始工作前5分钟自动上电，即10:55左右自动上电，此时，加热器会在此基础上的前6分钟开始加热，即10:49左右开始加热，加热时间4分钟。

立刻加热一次：无论是使用低功耗模式，点击该设置，就会立刻加热一次，强制生效，加热时间4分钟。

季节性自适应加热：与启动模式功能类似，配合低功耗功能使用，多一项效果：根据当前季节进行加热强度控制。

春季(3-5月)和秋季(9-11月)加热2分钟；

夏季(6-8月)加热1分钟；冬季(12月-次年2月)加热4分钟

启动模式的加热时间不会根据季节变化，固定加热4分钟。

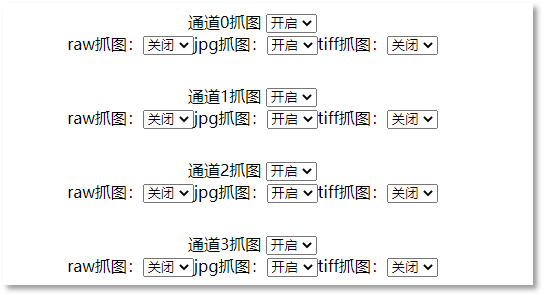

自动抓图类型配置：

可对四个通道的抓图进行单独配置。
