MC-FSZ型水质多参数监测浮标系统
水质多参数监测浮标可以实现视频监控和多种水质参数的同时测量，包括溶解氧、pH、电导率，浊度，COD，氨氮，ORP等。数据采集模块通过RS-485(Modbus/RTU协议)总线采集和处理各数字传感器测量得到的数据，并将数据无线传送到平台，云端，同时根据用户需求可以手机APP等多平台上获取传感器测量值。本款浮标开放多个控制功能，可以远程控制传感器、摄像头等监测设备开关，可以设置定时循环开关等。

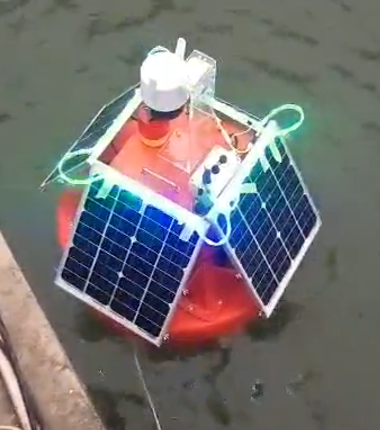

监测浮标，由浮标体及固定锚、监测传感器（摄像头、温度、溶解氧、浊度、电导率、PH、氨氮、 COD、叶绿素，蓝绿藻等）、数据采集传输模块、无线传输模块、供电单元、远程监测平台组成，无需铺设电缆，可投放在需要监控的地方进行无线监控。
水质多参数监测浮标的应用领域，可用在湖泊、河流、水产养殖、工业生活污水排放、农业灌溉用水、环境监测等领域。
1、数据采集：浮标内数据采集模块通过Modbus/RTU RS485数字信号集中进行数据采集；数据采集的参数包括：温度、溶解氧、浊度、电导率、PH、氨氮、 COD、ORP、叶绿素、蓝绿藻、水中油等；电源及充电保护单元浮标配有防水锂电池，默认状态下浮标配置各项传感器监测参数，浮标搭配锂电池； 浮标需要搭配视频监测时，内部电池进行隔离单独供电，监测传感器和摄像头电池分开供电，以保证监测传感器供电安全；
2、浮标内部设有充电电压保护，限制充电电压过高导致电池损坏。
3、电源管理单元。
3.1、电源管理单元包括:电池电量显示：可监控到电池残余电量;电源远程开关:内部继电器控制各用电器件的电源开关，也可设定电池的开启频率；
3.2、视频监控：可搭配摄像头进行监控，摄像头防水保护，内置4G物联网卡；视频流量监控：摄像头流量：无线传输，浮标通过DTU模块内置4G 物联网卡进行远程数据视频数据传输；
3.3、定位显示：浮标顶部设计有太阳能警示灯，当光线不明亮时，警示灯会自动闪烁起到警示作用；浮标可预留电源接口，可安装LED灯带；浮标可预留GPS模块，可在远程监测平台查看浮标所在位置，时刻跟踪到浮标位置；
3.4、远程平台：远程平台可显示传感器监测参数、电池残余电量、远程控制电源开关及摄像头远程开关、设置数据上传频率、数据曲线查看、数据存储数据查看。
三.监测界面及现场应用
视频监控画面

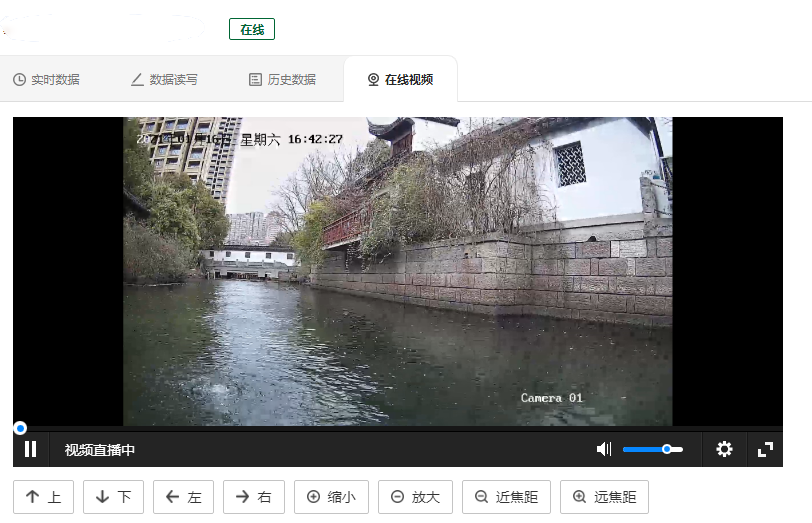

图1 视频监控画面

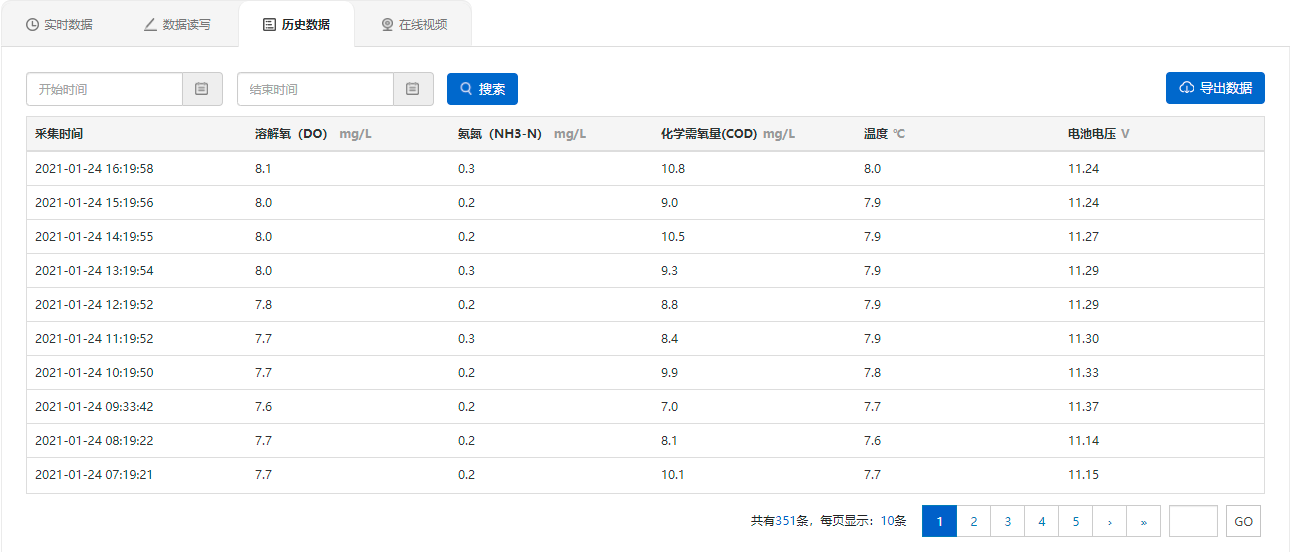

图2 历史数据界面

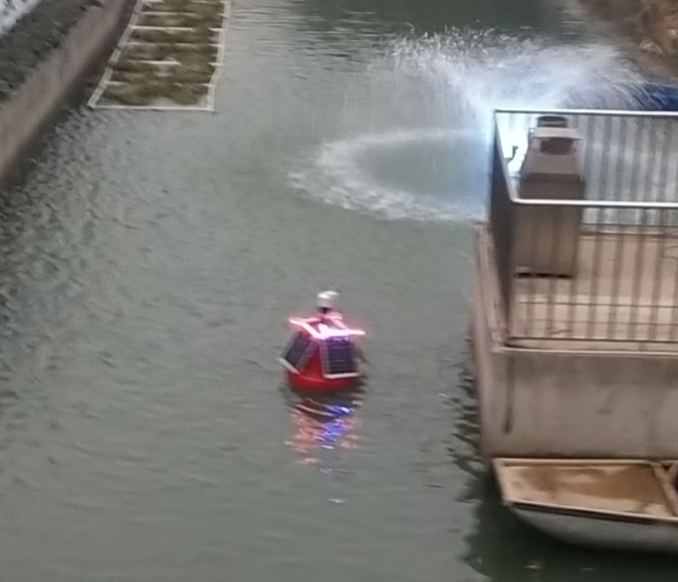

图3 无锡市内水监测

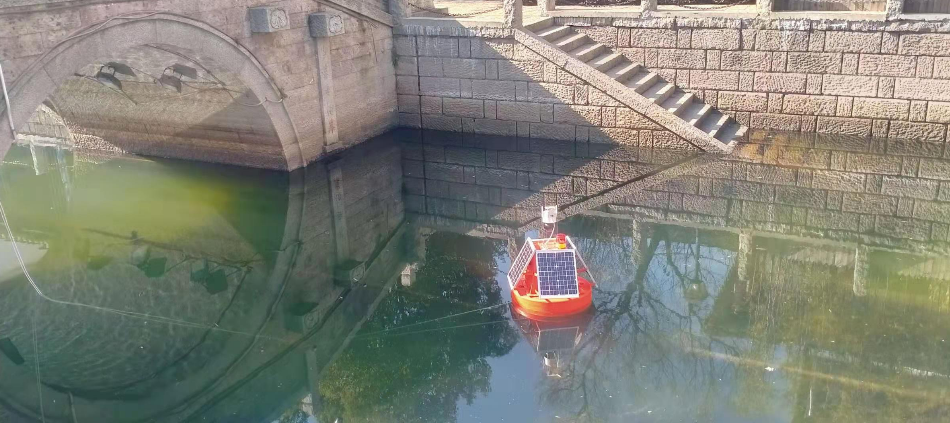

图4 南京市河道水质监测

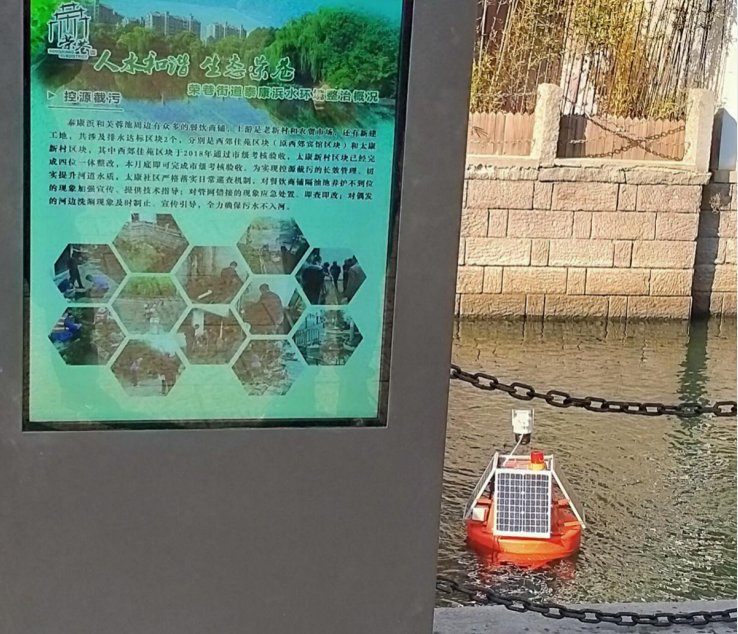

图5 杭州市河道水质监测
图6 苏州市河道水质监测
图7 嘉兴市河道水质监测
四.仪器安装说明
1.1 产品描述
安装前彻底检查浮体部件和传感器是否完好，是否能正常工作，以防运输过程中的损坏或电缆的松动。
1.2 位置要求
按以下标准进行浮体的安装：
选择水深至少700mm的位置，投放位置尽量避免水底淤泥扬起，附着传感器。
选择地点应远离航道中心，避免过往船只碰撞及干扰。
选择地点距岸边一定距离，避免与岸边发生冲击碰撞。
1.3 固定方法
使用锚链进行挂底固定，有必要可加装岸边系绳。
五.维护及注意事项
1.维护日程
对于环境水质监测浮标，如工作环境良好，且系统工作正常可以延长维护周期。考虑到传感器工作环境的多样性，建议根据实际情况，定期对传感器进行检查、清洗和校准。
2.外观检查
a)观察太阳能电池板有无硬伤划痕及损坏，是否已影响到太阳能板的正常工作。
b)如发现所示测试数值不准或不稳定时，需检查传感器头部是否有脏污和微生物附着，外壳及传感器表面是否受到损坏.
c)检查线缆是否正常，有无破损和老化现象。
d)检查易耗品是否有损坏。
3.清洗：用自来水清洗传感器的外表面，如果仍有碎屑残留，用湿润的软布进行擦拭，对于一些顽固的污垢，可以在自来水中加入一些家用洗涤液来清洗。
4.校准：如果进行表面清洗和易损件更换后，传感器所测数值仍不准时，需将传感器从系统上取下，对其单独进行单点或两点校准。根据所对应传感器选择合适的标准溶液。校准方法及通讯协议详见各对应传感器说明书。
5.注意事项
1）浮标内严禁进水.
2）应用软棉布类擦拭太阳能电池板表面，不允许用尖硬物品对其表面进行清理。
3)清理传感器探头时，应注意确保探头不要受到剧烈的机械撞击。以防损伤内部敏感的光学部件和电子部件。
4）探头内部没有需要用户维护的部件。
5）校准相应传感器时，其他传感器禁止摘下探头保护套。

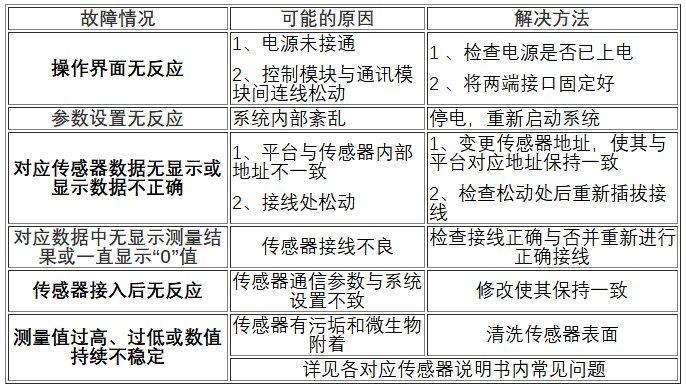

六.常见故障及排除方法
6.配件和备件
此产品包括：控制系统1套、说明书1份、合格证1张
