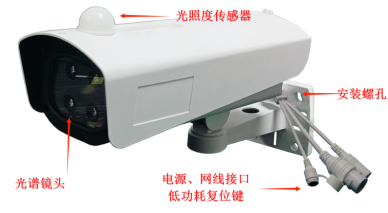

MC-DGP-II 型多光谱物候相机





　　产品应用：

　　MC-DGP-II是一款基于行业标准的多光谱物候相机， 3 个 2.12M 像素多光谱通道，1 个 2.12M 像素 RGB 通道,蓝宝石光学窗口，大光圈、低畸变、宽带投射、全玻璃镜头，铝合金机身，视频级探测及结果输出，满足精准农业、林业监测、河道监测、生态环保、目标识别等多种行业应用需求。

　　特点：

　　1.可实时GCC/RCC/GVI/NDVI/GNDVI/NDRE等,支持全局和均一化输出

　　2.550nm/650nm/850nm/720nm/705nm等各光谱段独立镜头，数据信噪比更高，

　　3.各光谱镜头通道采用光照计自适应曝光算法，输出指数稳定准确、一致性好;

　　4.支持原始raw图像输出;多光谱物侯相机支持4G网络连接;支持低功耗功能;支持sdk二次开发;

　　参数规格 ：

组配方式	植被长势监测
靶面大小	多光谱:1/2.8";RGB:1/2.8"
有效像素	多光谱:2.12Mpx;RGB:2.12Mpx
通道类型	3个光谱通道+1个RGB通道，卷帘曝光
量化位数	12bit
视    场	39°x 28°@8mm
光谱通道	550nm±10nm,650nm±10nm,850nm±15nm,RGB可见光
光学窗口	蓝宝石光学玻璃窗口
环境光传感器	支持环境光实时校准，防灰尘脏污
图片格式	12bitRAW/16bitTIFF/8bitJPEG/24bit反射率数据
视频格式	RTSP H.264/H.265
存储介质	标配且最大支持64G容量/FTP
结果输出	GCC/RCC/GVI/NDVI/GNDVI/FVC等,支持全局和均一化输出
参数设置	4G/Ethernet RJ45/RS485指数
拍摄触发	外部触发、定时触发,SDK
产品认证	CE、FCC、RoHS
主机尺寸	≤92mm×76mm×255mm
主机重量	≤1000g
防水等级	IP67
供    电	12V
功    耗	≤7W@12V，低功耗模式小于0.5W
工作环境	﹣10℃~50℃(相对风速≥1m/s)
存储环境	-40℃+75℃，内置加热去雾
环境湿度	RH(9%)≤85%(非结露)

　　平台：

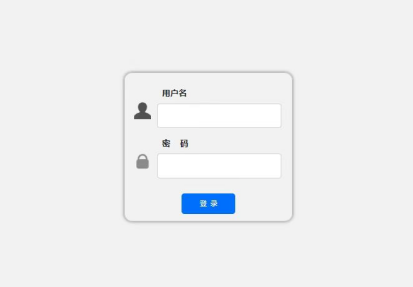

　　登录相机web，使用Edge浏览器，登录相机IP，进入登录界面，输入用户名(admin)及密码 (admin123)。

　　

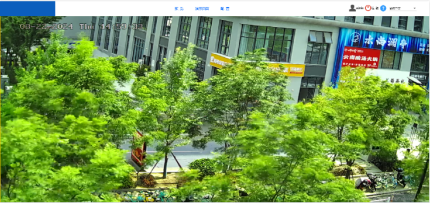

　　预览界面

　　

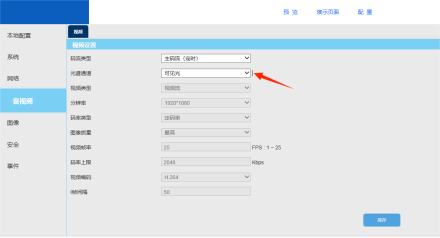

　　配置界面音视频选项可切换通道

　　



　　各通道效果

　　可见光                                         550nm

　　



　　850nm                                   650nm

　　



　　演示页面

　　点击“演示页面”即可进入。演示页面分为五个部分。

　　

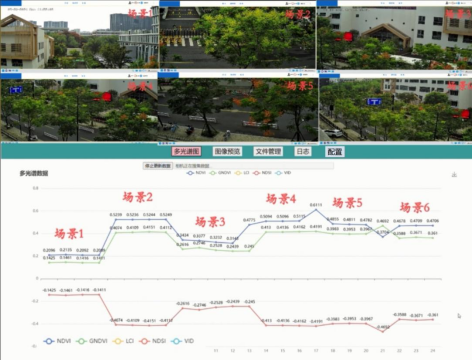

　　多光谱图：可实时抓取多光谱数据，并以曲线表示

　　图像预览：四个通道预览框同时显示，可进行“抓JPG图”、“抓RAW图”、彩色与黑白切换等

　　文件管理：查看SD卡中文件，可将SD卡中的数据文件发送到FPT服务器中

　　日志：相机工作日志

　　配置：相机定时抓图配置

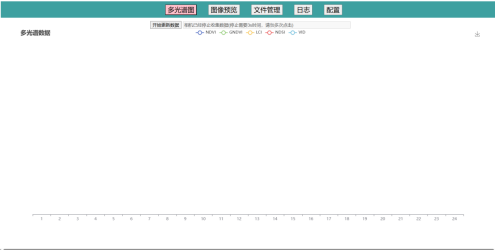

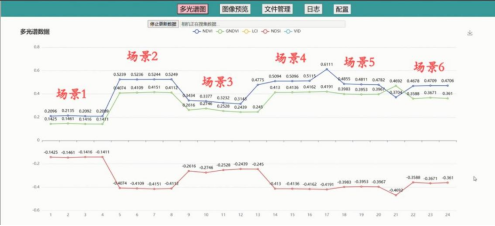

　　①多光谱图使用：点击“开始更新数据”即可开始抓取实时多光谱数据。

　　



　　抓取多光谱数据最终效果如下

　　

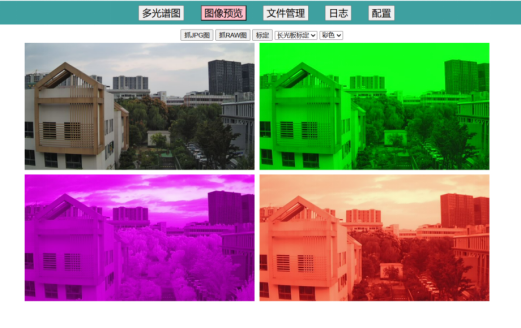

　　②图像预览：图像预览界面可同时看到四个通道的实时图像。

　　



　　在图像预览界面中，点击“抓JPG图”“抓RAW图”按钮，等待片刻，会自动保存在SD卡以及FTP服务器储存路径下。

　　

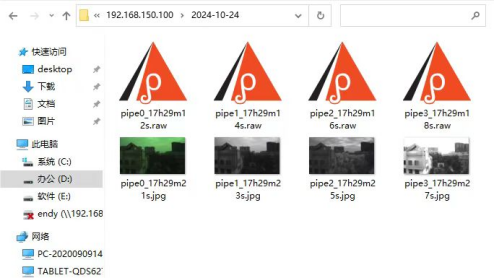

　　文件名规则：JPG图：通道类型_ 时分秒.jpg;RAW图：通道类型_ 时分秒.raw

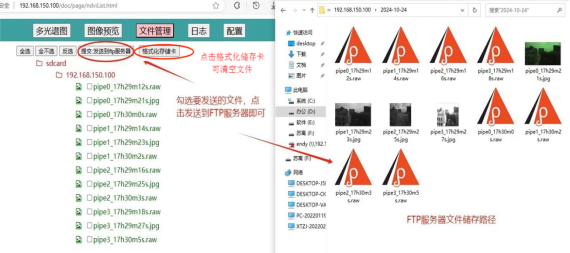

　　③文件管理:可以看到SD卡中的文件，可以选择需要从SD卡中取出的文件，点击发送到FTP服务器。可连接公网FTP服务器。也可点击“格式化储存卡”，清空文件

　　

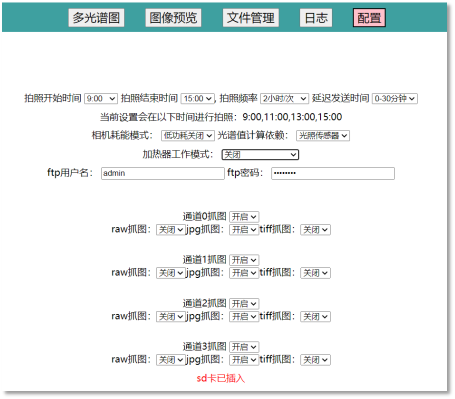

　　⑤配置：相机设置自动抓图的时间段、抓图频率以及延迟发送时间，以下为各设置的详情。

　　



　　定时抓图：

　　开始拍照时间：可选6:00-18:00;结束拍照时间：可选6:00-18:00。拍照频次可选1小时/次-23小时/次;设置完开始拍照时间、结束拍照时间与拍照频次，会显示抓图时间点，设备将会在此时间段内的整点抓图。

　　延迟发送时间：可选0-1/5/10/20/30/50分钟。以0-10分钟为例，相机在指定整点抓图之后，会在接下来10分钟内随机时间段发送到FTP服务器中。

　　低功耗功能设置：

　　相机耗能模式：低功耗关闭、低功耗打开。默认为低功耗关闭。

　　若设置了低功耗打开之后。设备完成抓图传输等工作之后，会进入断电状态，到下一次工作时间点前5分钟自动上电。若当前时间不在设备工作时间内，打开低功耗后会在20s左右之后立即进入断电状态。

　　在切换低功耗模式时，会弹出提示框，点击确认即可切换，并在一段时间后(30s左右)后生效。注意：若在设备工作时间内切换成低功耗打开，设备不会立刻进入低功耗，会在工作结束后5分钟左右进入低功耗模式。

　　



　　注意：进入低功耗模式之后，相机处于断电状态，无法登录，无法操作使用。要结束低功耗模式，需长按相机尾线处的复位按钮。如图 4-10 所示，长按5-8s，听到“嘀”声表示复位成功，可以登录相机，并在5小时内，无论是否设置进入低功耗，相机都不会进入低功耗模式。若要结束该状态，需断电重启相机。

　　若在网页设置了低功耗模式，相机进入低功耗模式之后，相机断电，长按复位按钮进行复位。此时，若没有进入相机网页修改成低功耗关闭，而是断电重启，则相机依旧会处于低功耗模式，在上电后30s左右，再次进入低功耗模式。

　　



　　例如，开始拍照时间9:00，结束拍照时间11:00，延迟发送时间设置为0-10分钟，拍照频次设置为2小时/次。相机在9:00抓图，在10分钟内完成传输，在9:15进入低功耗，处于断电状态，在抓图前5分钟相机自动上电，即10:55自动上电。实际情况根据实际配置而定。

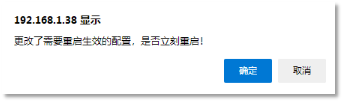

　　在设置拍照开始时间、拍照结束时间、拍照频次、延迟发送时间时，需要重启相机才会生效

　　



　　



　　光谱值计算依赖：

　　光谱值计算依赖分为光照传感器和曝光传感器，默认设置为光照传感器。

　　



　　加热器工作模式：

　　加热器工作模式默认关闭状态;

　　



　　关闭：立刻停止加热，强制生效

　　启动加热：配合低功耗模式使用，开启后不会立刻开启加热，在设备处于低功耗模式自动上电之前6分钟左右，进行加热。

　　例如，低功耗打开情况下，延迟发送时间设置0-10分钟，拍照时间9:00，设备在9:15左右进入低功耗，处于断电状态，下一次拍照时间11:00，设备开始工作前5分钟自动上电，即10:55左右自动上电，此时，加热器会在此基础上的前6分钟开始加热，即10:49左右开始加热，加热时间4分钟。

　　立刻加热一次：无论是使用低功耗模式，点击该设置，就会立刻加热一次，强制生效，加热时间4分钟。

　　季节性自适应加热：与启动模式功能类似，配合低功耗功能使用，多一项效果：根据当前季节进行加热强度控制。

　　春季(3-5月)和秋季(9-11月)加热2分钟;

　　夏季(6-8月)加热1分钟;冬季(12月-次年2月)加热4分钟

　　启动模式的加热时间不会根据季节变化，固定加热4分钟。

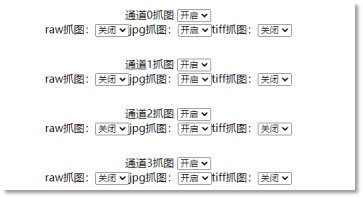

　　自动抓图类型配置：

　　可对四个通道的抓图进行单独配置。
